Крупные компании, ведущие разведку на морском шельфе, химические, фармацевтические и петро- химические компании полагаются на
соединители TODO-MATIC®, когда речь идет о безопасной передаче наиболее агрессивных или ценных продуктов.
Разработаны для безопасной и незатруднительной работы при минимальном вмешательстве оператора. Соединители TODO-MATIC® представляют собой непревзойденную комбинацию технических характеристик, безопасности и работоспособности.

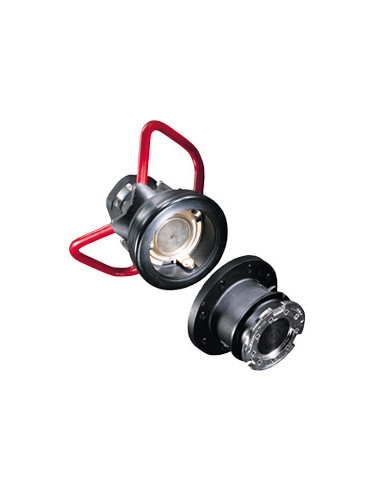

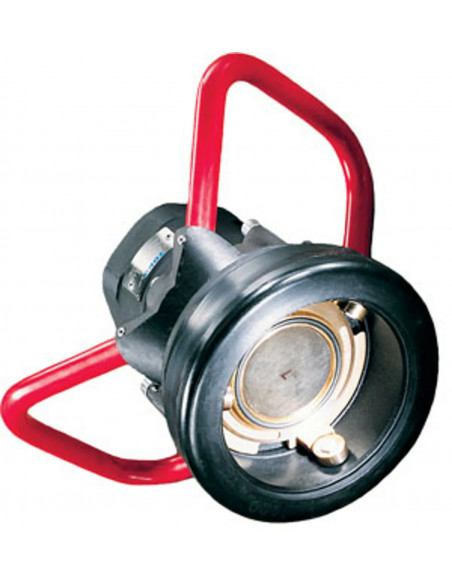

| Шланговое соединение | Резервуарное соединение |
Принцип работы
Поворот рукава на 15° по часовой стрелке приводит к запиранию узла. Клапана по-прежнему закрыты и не открываются до тех пор, пока не будет выполнен дальнейший поворот на 90°, после чего гарантируется переток продукта. Для перекрытия клапана и размыкания узла применяется обратная процедура. |
Характерные особенности
- Клапаны открываются и закрываются автоматически при соединении и разъединении.
- Простая операция одним действием, никаких рычагов или ручек.
- Гарантия перекрытия клапанов перед разъединением.
- Минимальные остаточные потери при разъединении
- Соединение и разъединение под давлением, когда это необходимо.
- Высокая надежность, очень мало подвижных деталей.
- Прочная конструкция без наружных рабочих деталей.
- Возможны с системой выбора для предотвращения вторичного загрязнения.
- Утечки сокращаются практически до нуля.
- Резкое улучшение характеристик рабочих и неорганизованных выбросов.
- Уменьшение вероятности возникновения человеческой ошибки в операциях передачи.
- Повышение производительности труда.
| Типоразмеры: | от 1” (DN19 - DN32) до 6” (DN150) |
| Материалы: | алюминий, пушечная бронза и нержавеющая сталь 316L, другие материалы по запросу |
| Уплотнение: | FKM (Viton®), NBR (Nitrile), EPDM, Chemraz®, Kalrez®. Другие материалы по запросу. |
| Рабочее давление: | PN 10 - PN 25. |
| Испытательное давление: | рабочее давление +50%. |
| Разъемы: | Резьбы BSP и NPT. Фланцы DIN, ASA, TW и TTMA (имеются для узлов резервуара и рукавов) Другие резьбы и фланцы по запросу |
| Совместимость: | NATO STANAG 3756 |
